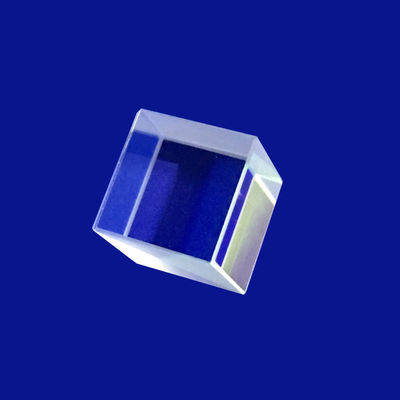

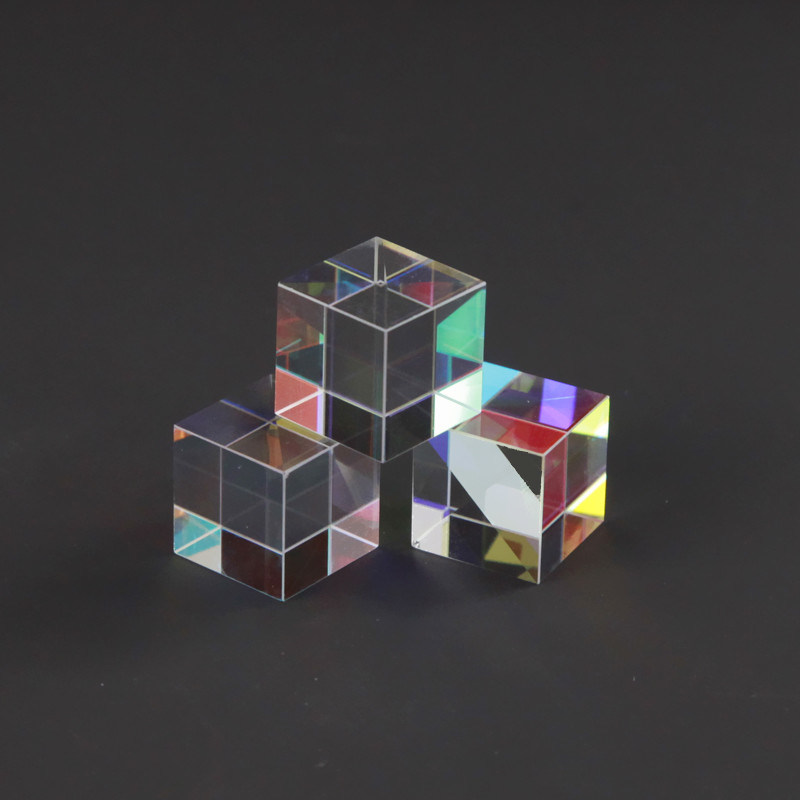

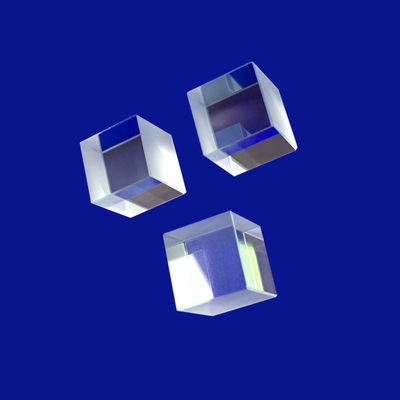

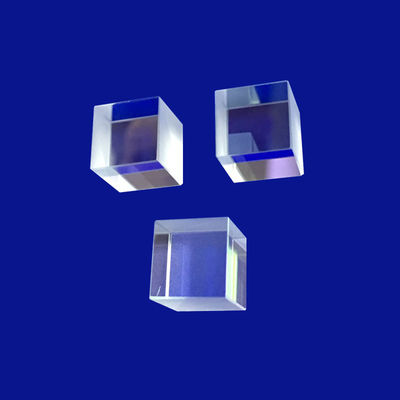

الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة

جودة الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة مصنع
جودة الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة مصنع
جودة الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة مصنع
جودة الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة مصنع
جودة الياقوت الكوارتز 25x25x25mm تصميم عدسة بصرية صغيرة مصنع
مواصفات المنتج
مكان المنشأ: الصين
الاسم التجاري: Advance
الشهادة: ROHS\Reach
رقم الموديل: كالمتطلبات
الحد الأدنى لكمية الطلب: 1
سعر: $0.2~$100
شروط الدفع: T / T & L / C.
القدرة على العرض: 1000 ألف / شهريا
تفاصيل المنتج
إبراز:

تصميم عدسة بصرية 25 مم

,

تصميم عدسة بصرية صغيرة

,

منشور مكعب زجاجي كوارتز
Material: H-K9L، BK7/H-K9L / الزجاج البصري
Dimension Tolerance: +/-0.01 ملم
Size: 25x25x25 مللي متر/من صنع العملاء
Angle Tolerance: 3 "~ 2'
Application Area: تصميم عدسة بصرية صغيرة وما إلى ذلك
Flatness: العدد = 1 ~ 3
Shape: كروية
Focal Length Tolerance: +/- 1 ٪
Operatingtemperature: -20 إلى 70 درجة مئوية
Customized Support: تصنيع المعدات الأصلية، أوديإم
وصف المنتج
تصميم عدسة بصرية صغيرة من الكوارتز الياقوت مقاس 25 × 25 × 25 ملم
في أنظمة الليزر عالية الطاقة وحمولات أجهزة الاستشعار البيئية القاسية، تفشل مركبات الزجاج البصري التقليدية حتمًا بسبب العدسات الحرارية أو التدهور الميكانيكي. ملكناتصميم عدسة بصرية صغيرة من الكوارتز الياقوت مقاس 25 × 25 × 25 ملمتوفر الخدمات حلاً استراتيجيًا من خلال استخدام اثنتين من الركائز الضوئية الأكثر مرونة في العالم: أحادية البلورةالياقوت(Al₂O₃) والسيليكا المنصهرة الممتازةكوارتز. تم تصميمه ضمن إطار مدمج25x25x25 مللي متر صغيربشكل مكعب، تم تصميم هذه المكونات خصيصًا لتحقيق الأداء العاليتصميم العدسات البصريةالتطبيقات، بما في ذلك تشكيل الشعاع، وتحويل الليزر، وتكامل النوافذ الواقية القوية حيث يكون الأداء في درجات الحرارة العالية والوضوح الطيفي الشديد أمرًا إلزاميًا.
الأساس الهندسي ل25x25x25 مللي متر صغيرتعتمد العدسة المكعبة على المطابقة الدقيقة للمواد.الياقوتيوفر صلابة سطحية شديدة (Mohs 9) وموصلية حرارية استثنائية، مما يجعله مثاليًا للبصريات الخارجية المواجهة للتآكل الرملي، أو أعماق الضغط العالي، أو الحرارة الشديدة. وفي الوقت نفسه، لدينا درجة نقاء عاليةكوارتزتوفر التكوينات تمددًا حراريًا قريبًا من الصفر وعتبة عالية بشكل استثنائي للضرر الناجم عن الليزر (LIDT)، مما يضمن أنه عند تكوينها كوحدة داخليةتصميم العدسات البصريةالمكون، يتعامل النظام مع إنتاجية ليزر متعددة الكيلووات دون تشويه الحزمة المكانية أو خطر حدوث تشقق بصري كارثي.
المواصفات الفنية
المعلمة التقنية قدرات قاعدة الياقوت قدرات قاعدة الكوارتز (السيليكا المنصهرة).
إطار المنتج تصميم عدسة بصرية صغيرة من الكوارتز الياقوت مقاس 25 × 25 × 25 ملم تصميم عدسة بصرية صغيرة من الكوارتز الياقوت مقاس 25 × 25 × 25 ملم
الأبعاد القياسية 25 × 25 × 25 مم (تفاوتات دقيقة مخصصة تصل إلى ±0.01 مم) 25 × 25 × 25 مم (تفاوتات دقيقة مخصصة تصل إلى ±0.01 مم)
نطاق الإرسال 0.17 ميكرومتر - 5.5 ميكرومتر (الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء المتوسطة) 0.18 ميكرومتر - 2.5 ميكرومتر (الأشعة فوق البنفسجية العميقة إلى الأشعة تحت الحمراء القريبة)
جودة السطح 20/10 إلى 10/5 حفر خدش (MIL-Spec) 10/5 إلى 5/2 Scratch-Dig (درجة ليزر عالية الطاقة)
تسطيح واجهة الموجة ≥ 10/10 @ 632.8 نانومتر عبر فتحة واضحة ≥ π/20 @ 632.8 نانومتر عبر فتحة واضحة
التسامح الزاوي ≥ 15 ثانية قوسية عمودية ≥ 5 ثانية قوسية لتطبيقات القياس
الموصلية الحرارية 40 وات/(م·ك) عند 25 درجة مئوية (خافض حرارة ممتاز) 1.38 واط/(م·ك) عند 25 درجة مئوية
صلابة المواد صلابة نوب ≈ 2000 هونج كونج (9 موس) صلابة نوب ≈ 520 هونج كونج (موس 7)
أضرار الليزر (LIDT) ≥ 10 جول/سم² (1064 نانومتر، 10 نانو ثانية نبض) ≥ 20 جول/سم² (1064 نانومتر، 10 نانو ثانية نبض)
مواد
BK7 أو غيرها من الزجاج البصري، الكوارتز، الياقوت، Ge، Si، ZnSe، CaF2 إلخ
طول
3 ~ 100 ملم
عرض
3 ~ 100 ملم
ارتفاع
3 ~ 100 ملم
طول التسامح
± 0.01 ملم
التسامح العرض
± 0.01 ملم
تحمل الارتفاع
± 0.01 ملم
التسامح الزاوية
3 "~ 2'
عدم انتظام
ΔN=0.1~0.5
دقة السطح
ن=1~3
جودة السطح
10/5~60/40
طلاء
عند الطلب
منطقة التطبيق
التصوير والإضاءة والليزر وما إلى ذلك
معرض المنتجات
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
مجالات التكامل الأولية
  • الحاضنات الكهربائية الضوئية الفضائية (EO/IR):تستخدم مكعبات الياقوت خفيفة الوزن وقوية كمناشير أمامية قابلة للطي أو نوافذ لكاميرات الاستهداف والمراقبة على الطائرات.
  • أنظمة الليزر الصناعية عالية الطاقة:مكعبات كوارتز دقيقة محسنة لتوجيه شعاع الليزر الليفي بطول 1064 نانومتر، والدمج، وإعدادات التصفية المكانية.
  • نوافذ التصوير الغاطسة في أعماق البحار:عدسات مكعبة صغيرة عالية القوة 25 × 25 × 25 مم مصممة لتحمل الضغوط الهيدروستاتيكية الشديدة مع الحفاظ على مجالات بصرية واسعة الزاوية.
  • قياس أشباه الموصلات وفحص الرقائق:مقسمات موشور الكوارتز المخصصة المستخدمة في غرف الأبحاث لتوجيه مسارات الضوء فوق البنفسجي العميق (DUV) لتحليل عيوب الرقاقة على نطاق نانومتر.
الأسئلة المتداولة
Q1: كيف يمكنك الاختيار بين ركائز الياقوت والكوارتز لكتلة بصرية صغيرة مقاس 25 × 25 × 25 مم؟
ج:يتم تحديد الاختيار من خلال عامل الضغط الأساسي لنظامك. إذا كان لديكتصميم العدسات البصريةيتطلب قوة هيكلية شديدة، أو مقاومة للخدش، أو التشغيل ضمن نطاق الأشعة تحت الحمراء المتوسطة (3.0 - 5.5 ميكرومتر)،الياقوتيعد إلزاميًا نظرًا لصلابته على مقياس Mohs 9 وانتقاله الطيفي الواسع. ومع ذلك، إذا كان تطبيقك يتضمن أشعة ليزر فوق بنفسجية عالية الطاقة أو يتطلب استقرارًا هندسيًا مطلقًا للأبعاد في ظل تقلبات درجات الحرارة المتطايرة، فإن السيليكا المنصهرة الاصطناعيةكوارتزيُفضل استخدام الليزر نظرًا لعتبة تلف الليزر الفائقة ومعامل التمدد الحراري المنخفض بشكل استثنائي.
س2: ما هي التحديات الرئيسية عند معالجة مكعب صغير مقاس 25 × 25 × 25 مم باستخدام الياقوت؟
ج:بسببالياقوتالصلابة الفيزيائية الشديدة وأدوات طحن الماس القياسية وأدوات التلميع البصرية تتآكل بسرعة، مما يجعل من الصعب الحفاظ على زوايا دقيقة تبلغ 90 درجة وأسطح مسطحة. لحل هذه المشكلة، تستخدم منشأة المعالجة لدينا محطات تجليخ CNC فائقة الصلابة مصممة خصيصًا ومجهزة بملاط ألماس بلوري عالي التركيز. تتيح لنا هذه البنية التحتية المتخصصة التحكم في الانحرافات الزاوية لـ25x25x25 مللي متر صغيريتم الحظر لمدة أقل من 15 ثانية قوسية مع توفير سطح أملس ومنخفض الخشونة (Ra ≥ 0.5 نانومتر) يلبي المواصفات الصارمة.
Q3: هل يمكن لتصميم العدسة البصرية المصغرة هذا أن يلبي متطلبات الطلاء الداخلي المخصصة؟
ج:نعم بالتأكيد. الانقسام الداخلي أو الطائرات العاكسة لديناكوارتز الياقوت 25 × 25 × 25 ملم صغيريمكن تخصيص المكعبات بطبقات رقيقة عالية المتانة. يمكننا ترسيب طبقات مضادة للانعكاس (AR) لزيادة الإنتاجية إلى الحد الأقصى، أو مداخن عازلة عالية الانعكاس (HR) لتحويل الليزر أحادي الخط، أو مرشحات ثنائية اللون مخصصة لتقسيم اللون الانتقائي. يتم تطبيق جميع الطلاءات باستخدام تبخر شعاع الإلكترون بمساعدة الأيونات لضمان أقصى قدر من الكثافة والمرونة البيئية، ومنع تدهور الفيلم أثناء النشر الميداني على المدى الطويل.
س4: كيف يؤثر الاتجاه البلوري للياقوت على أداء تصميم العدسة البصرية؟
ج:الياقوت عبارة عن بلورة ثنائية الانكسار متباينة الخواص، مما يعني أن معامل انكساره يتغير اعتمادًا على الزاوية التي يدخل بها الضوء إلى الشبكة البلورية. لمنع انقسام الاستقطاب غير المرغوب فيه أو الانكسار المزدوج (الصور الشبحية) داخل جهازكعدسة بصرية صغيرةالمسار، نقوم بمحاذاة سبيكة الكريستال الخام بدقة قبل القطع. بالنسبة للتطبيقات التي تكون فيها نقاء الاستقطاب أمرًا بالغ الأهمية، نقوم بتصنيع المكعب مع المحور البصري الموازي لاتجاه انتقال الضوء - والذي يشار إليه عادةً باسمالمحور C (0001) ياقوت. يزيل هذا التصميم الدقيق تمامًا عيوب الانكسار المزدوج، مما يضمن انتشار واجهة الموجة بشكل نظيف عبر الفتحة الواضحة.
