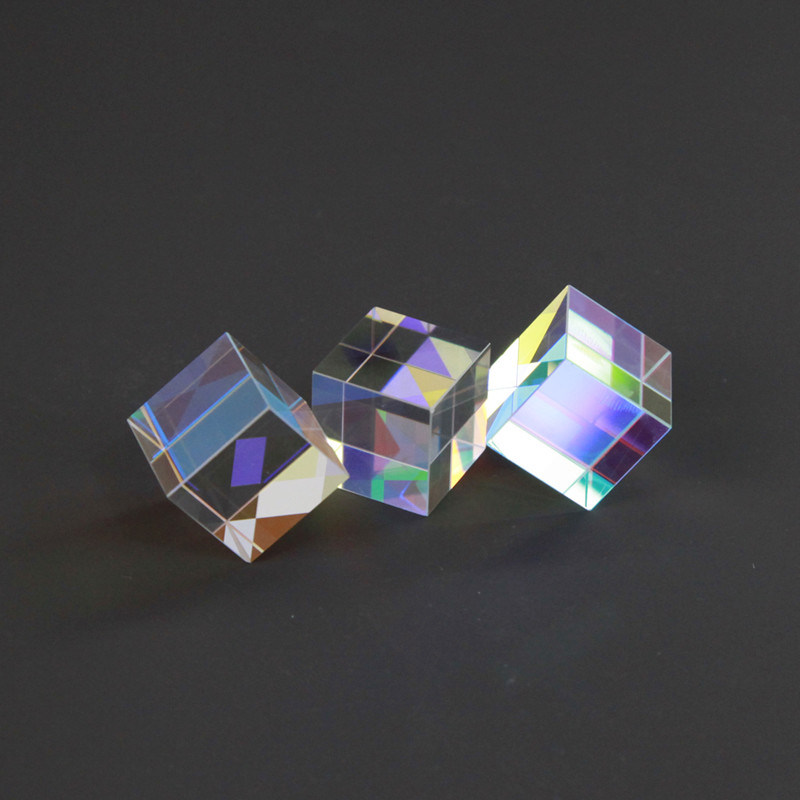

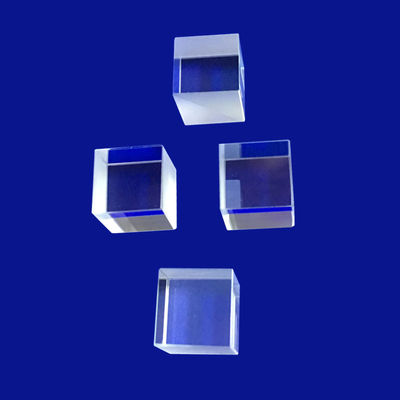

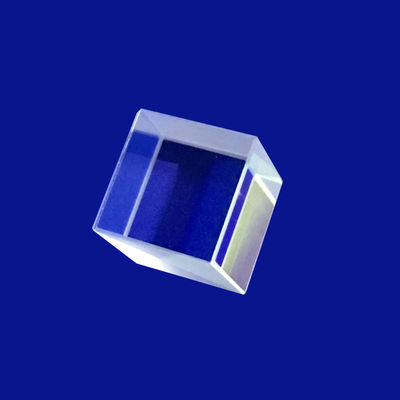

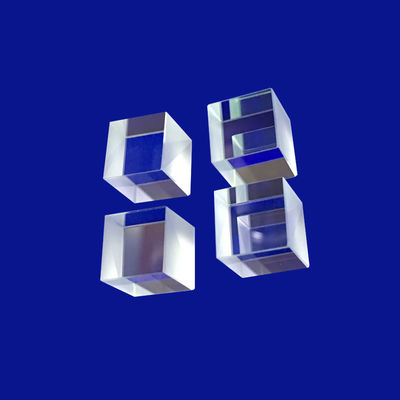

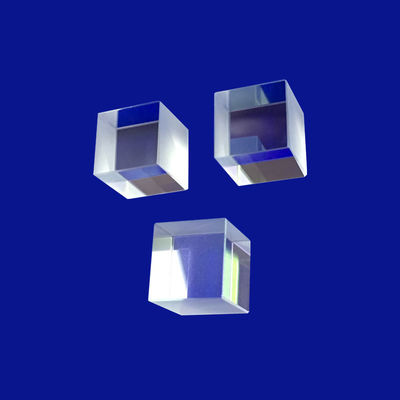

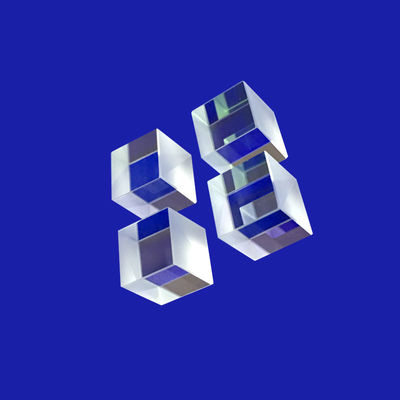

فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب

جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
جودة فرينل 90 درجة 3 مم إلى 100 مم جي موشور بصري مكعب مصنع
مواصفات المنتج
مكان المنشأ: الصين
الاسم التجاري: Advance
الشهادة: ROHS\Reach
رقم الموديل: كالمتطلبات
الحد الأدنى لكمية الطلب: 1
سعر: $0.2~$100
شروط الدفع: T / T & L / C.
القدرة على العرض: 1000 ألف / شهريا
تفاصيل المنتج
إبراز:

المكعب البصري Ge Prism

,

مكعب المنشور البصري 100 مم

,

منشور المكعب الزجاجي 3 مم
Material: الزجاج البصري / H-K9L، BK7/H-K9L
Customized Support: تصنيع المعدات الأصلية، أوديإم
Application Area: Ge مكعب المنشور البصري
Dimension Tolerance: +/-0.01 ملم
Fresnel: 90 درجة 3 مم إلى 100 مم
Angle Tolerance: 3 "~ 2'
Length Tolerance: +/-0.01 ملم
Width Tolerance: +/-0.01 ملم
وصف المنتج
فريسنل 90 درجة 3 مم إلى 100 مم مكعب المنشور البصري Ge
في الأنظمة الكهروضوئية للأشعة تحت الحمراء طويلة الموجة (LWIR)، تمثل إدارة وزن الحمولة مع زيادة الفتحة الضوئية إلى الحد الأقصى تحديًا هندسيًا بالغ الأهمية. ملكنافريسنل 90 درجة Ge مكعب المنشور البصرييمثل تقدمًا مدمرًا في توجيه شعاع الأشعة تحت الحمراء. مصنوع من الجرمانيوم أحادي البلورية أو متعدد البلورات من الدرجة الضوئية (جي)، وهذا متخصصالمنشور البصرييحل التكوين محل البصريات الزجاجية الصلبة التقليدية الضخمة. من خلال دمج الهيكلة الدقيقةفريسنلنمط تقسيم المناطق على الاتفاق90 درجةتنسيق الانحراف، وهذامكعبيحقق انحناء ضوء الأشعة تحت الحمراء عالي الكفاءة والتركيز الطيفي ضمن بصمة تمتد من3 مم إلى 100 مم، تقليل الحجم والوزن بالجملة في المقاعد البصرية التكتيكية.
تعتبر عناصر الجرمانيوم القياسية ثقيلة بطبيعتها بسبب الكثافة العالية للعنصر الخام (5.33 جم/سم³)، مما يحد من استخدامها في الأنظمة المحمولة جواً، والحمولات الحرارية للطائرات بدون طيار، وأجهزة الرؤية الليلية المحمولة. ملكناجي المنشور البصرييتجاوز التصميم هذا القيد من خلال الحفاظ على شكل بصري نشط فائق النحافة عبر الماسفريسنلالأخاديد الدقيقة. كل90 درجةتم تحسين الجانب العاكس والانكساري للنطاق الحراري 8 - 14 ميكرومتر، مما يوفر أقصى إنتاجية للإرسال، وتشتت لوني منخفض، وثبات حراري عالي في ظل التحولات البيئية السريعة الشائعة في تطبيقات المراقبة الدفاعية والصناعية.
مواصفة
يخضع كل مكون من مكونات الجرمانيوم لمراجعة صارمة للأداء البصري باستخدام المجهر الإلكتروني للإرسال (TEM) ومقاييس التداخل بالليزر بالأشعة تحت الحمراء طويلة الموجة.
المعلمة التقنية والقدرة على الدرجة الصناعية
تصنيف المنتج فريسنل 90 درجة Ge مكعب المنشور البصري / LWIR Beam Bender
مادة الركيزة الجرمانيوم أحادي البلورية من الدرجة البصرية (Ge، نقاء 99.999%)
عرض النطاق الترددي التشغيلي 8.0 ميكرومتر - 14.0 ميكرومتر (الأشعة تحت الحمراء ذات الموجة الطويلة / LWIR)
تنوع الأبعاد مكعبات صغيرة بحجم 3 مم حتى 100 مم من العناصر ذات الفتحة الكبيرة
دقة درجة فريسنل تباعد الأخدود يصل إلى 20 ميكرومتر (تحول الماس بنقطة واحدة)
الانحرافات الزاوية ≥ دقيقة قوسية واحدة عبر مستوى الدوران بزاوية 90 درجة
مسح منطقة الفتحة ≥ 94% من مساحة السطح المادية
ملف السطح (التسطيح) ≥ 1.0 ميكرومتر من الذروة إلى الوادي عبر مناطق فريسنل النشطة
طلاء مضاد للانعكاس (AR). DLC عالي المتانة (كربون شبيه بالألماس) / AR قائم على الكربون
معامل الانكسار (ن) ≈ 4.003 @ 10.6 ميكرومتر (توفير مسارات بؤرية قصيرة جدًا)
مواد BK7 أو غيرها من الزجاج البصري، الكوارتز، الياقوت، Ge، Si، ZnSe، CaF2 إلخ
طول 3 ~ 100 ملم
عرض 3 ~ 100 ملم
ارتفاع 3 ~ 100 ملم
تحمل الطول +/-0.01 ملم
التسامح العرض +/-0.01 ملم
تحمل الارتفاع +/-0.01 ملم
التسامح الزاوية 3 "~ 2'
عدم انتظام ΔN=0.1~0.5
دقة السطح ن=1~3
جودة السطح 10/5~60/40
طلاء عند الطلب
منطقة التطبيق التصوير والإضاءة والليزر وما إلى ذلك
Fresnel Ge Optical Prism Cube close-up view Fresnel prism optical performance demonstration
مزايا النظام
دمج أفريسنل 90 درجة Ge مكعب المنشور البصرييوفر مزايا رئيسية على مستوى النظام مقارنة بالمرايا المعدنية العاكسة التقليدية أو المنشورات الحرارية الصلبة:
  • تخفيض جذري في كتلة المكونات:الملف الشخصي المنخفض للغايةفريسنلالأخاديد الصغيرة تسمح لنا3 مم إلى 100 مممكعبات لتحقيق قوة بصرية مماثلة للبصريات الصلبة مع تقطيع وزن المكونات بنسبة تصل إلى 70%، مما يعزز أوقات استجابة المحرك في المحاور البصرية عالية السرعة.
  • قوة انكسار عالية للغاية:يسمح معامل انكسار الجرمانيوم العالي بشكل استثنائي (n ≈ 4) بـ90 درجةطائرة انحناء الضوء لتعمل داخل مظاريف ميكانيكية ضيقة بشكل لا يصدق، مما يؤدي إلى تقصير الطول الإجمالي للقطار البصري بالأشعة تحت الحمراء.
  • التوحيد الحراري العالي (إدارة dn/dT):في حين أن الجرمانيوم حساس للعدسة الحرارية، فإن الطلاءات ذات الأغشية الرقيقة الدقيقة وتدوير الماس الخالي من الإجهاد تقلل من تدهور واجهة الموجة عند تعرضها لنطاقات درجات حرارة شديدة (-40 درجة مئوية إلى +80 درجة مئوية).
مجالات التكامل الأولية
  • المركبات الجوية بدون طيار (UAV) ذات المحاور الحرارية:خفيف الوزنجي المنشور البصريالنوى المستخدمة في الحمولات متعددة أجهزة الاستشعار بدون طيار لإعادة توجيه ضوء LWIR إلى أجهزة استشعار ميكروبولومتر داخلية.
  • أنظمة الأشعة تحت الحمراء التطلعية (FLIR):مدمج90 درجةتقاطعات قابلة للطي داخل مشاهد قيادة السيارة وحجيرات الاستهداف التكتيكية.
  • المحاذاة المحورية بالليزر CO2 الصناعية:وعرةمكعبتستخدم المقسمات لتوجيه وأخذ عينات من مسارات الليزر عالية الطاقة مقاس 10.6 ميكرومتر لتحديد ملامح الشعاع في الوقت الفعلي.
  • التصوير الحراري المحمول وأمن الحدود:تُستخدم في الكاميرات الحرارية المحمولة لتقليل وزن الجهاز وتقليل إجهاد المشغل أثناء المراقبة الميدانية الممتدة.
Optical prism manufacturing process Precision optical component inspection Ge optical prism quality control Optical prism applications in thermal imaging Optical lens design and manufacturing capabilities
الأسئلة المتداولة
س1: لماذا تم اختيار الجرمانيوم (Ge) لمنشور فريسنل بزاوية 90 درجة بدلاً من الزجاج البصري القياسي؟
ج:تصبح النظارات البصرية القياسية (مثل تركيبات السيليكات أو البورسليكات) معتمة تمامًا وتعمل كحاجز مطلق لامتصاص موجة الضوء فوق 2.5 ميكرومتر. بالنسبة لتطبيقات التصوير الحراري والأمن التي تعمل في طيف الأشعة تحت الحمراء طويلة الموجة (8 - 14 ميكرومتر)، تعد ركائز أشباه الموصلات المتخصصة إلزامية.الجرمانيوم (قه)تتميز بنافذة نقل واسعة تمتد من 2.0 ميكرومتر إلى 16.0 ميكرومتر وتتميز بمؤشر انكسار عالي بشكل استثنائي، مما يجعلها المادة الأولى للتصوير الحراري والأشعة تحت الحمراءتقسيم الشعاعأبنية.
س2: كيف يستفيد تصميم فريسنل من تكوين المكعب من 3 مم إلى 100 مم؟
ج:في أنظمة الفتحة الكبيرة (تصل إلى100 ملم)، منشور الجرمانيوم الصلب ثقيل للغاية وعرضة لفقد امتصاص داخلي شديد بسبب الطبقة السميكة من المادة التي يجب أن ينتقل الضوء من خلالها. الفريسنليقوم التصميم بتقسيم السطح المنحني المستمر للعدسة الكلاسيكية إلى سلسلة من الحلقات متحدة المركز ومنخفضة المستوى. هذا يسمح لنا بتصنيع أجي المنشور البصريالذي يحافظ على شكل جانبي رفيع للغاية بجميع الأحجام3 مم إلى 100 مم، مما يقلل بشكل كبير من طول مسار الامتصاص البصري، ويزيد من نقل الضوء الحراري، ويقلل تكاليف المواد الخام بشكل كبير.
س3: كيف يمكنك حماية الأخاديد الدقيقة الدقيقة لمنشور فريسنل من الظروف الميدانية القاسية؟
ج:يعد الجرمانيوم عنصرًا ناعمًا نسبيًا (Vickers ≈ 780) ويمكن أن يكون عرضة للتآكل البيئي. لضمان البقاء المطلق، تم تصميم الأسطح الهيكلية لدينافريسنل 90 درجةتتم معالجة المكعبات بطبقة صلبة متخصصة تشبه الكربون (DLC). تقترب هذه الطبقة الرقيقة من الصلابة الفيزيائية للماس الطبيعي، مما يوفر حماية كاملة للماسمكعبضد الخدش الناتج عن نفخ الرمال، وتآكل المياه المالحة، والمذيبات الكيميائية، والرطوبة العالية، مما يضمن انتشارًا طويل الأمد في المسارح البحرية أو الصحراوية.
س 4: هل يمكن لمنشورات Ge الضوئية التعامل مع متطلبات الأشعة تحت الحمراء ثنائية النطاق (MWIR وLWIR)؟
ج:نعم. في حين تم تحسين التكوينات القياسية لنطاق LWIR 8 - 14 ميكرومتر، فإن الجرمانيوم أحادي البلورية ينقل بشكل طبيعي ضوء الأشعة تحت الحمراء متوسطة الموجة (MWIR، 3 - 5 ميكرومتر) أيضًا. من خلال تغيير هندسة أخدود تحويل الماس أحادي النقطة (SPDT) وتطبيق أفلام رقيقة مخصصة متعددة الطبقات مضادة للانعكاس (BBAR)، يمكن لفريقنا الهندسي ضبطالمنشور البصري المخصصللعمل عبر كلا النطاقين في وقت واحد. وهذا يجعله مناسبًا تمامًا لأجهزة الاستشعار الحرارية مزدوجة النطاق ومنصات التصوير المدمجة المتقدمة.
