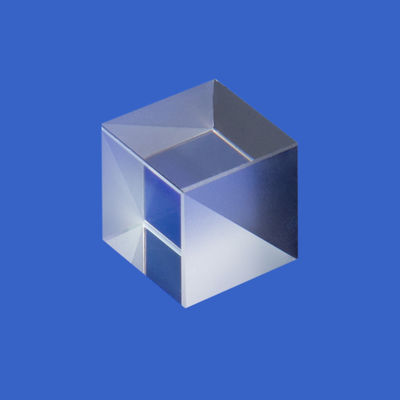

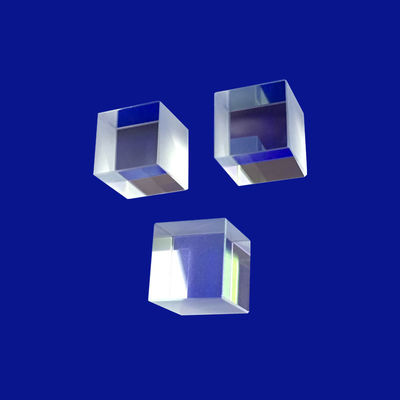

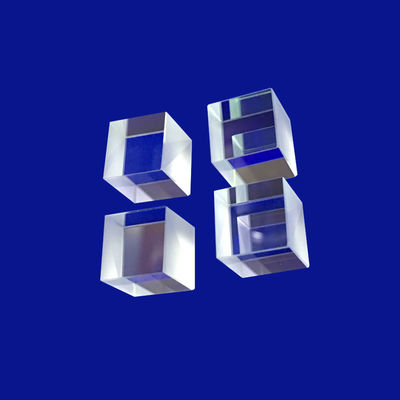

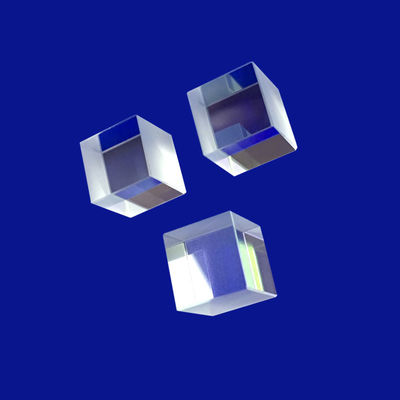

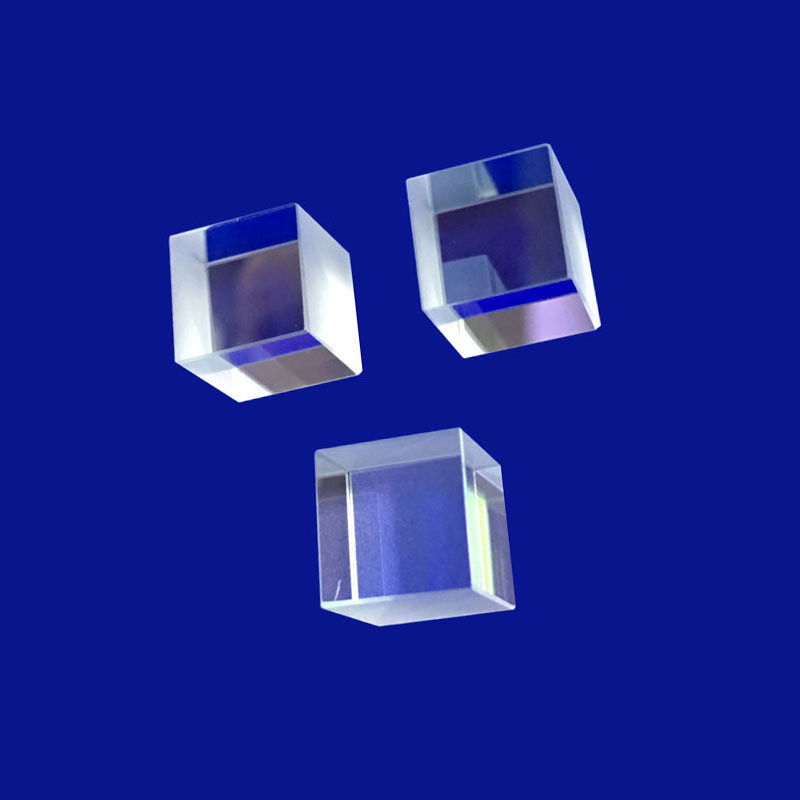

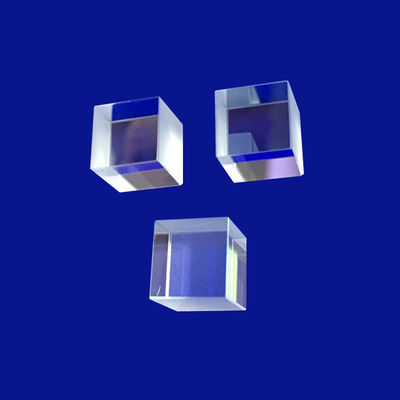

في الطيفية المتقدمة للأشعة تحت الحمراء لتحويل فوريه (FTIR) ، ومدى الليزر في الفضاء الجوي، وأنظمة الليزر عالية الطاقة CO2،الحفاظ على التوازي المطلق للشعاع أثناء تعديل الاستقطاب هو تحد كبير للنظامسلسلة قناع الزاوية المكعبة (ZnSe CaF2) لدينا توفر حلًا متكاملًا لهذه الحاجز الضيقة.
من خلال تنفيذ عالية العزل القطبيات فيلم رقيق على الهندسة العكسي من الزاوية مكعب بريزما،هذه المكونات تقسم شعاع المدخل غير المستقطب إلى حالات مستقطبة و p مستقطبة، مع الاستفادة في نفس الوقت من خاصية "التراجع" المتأصلة في مكعب الزاوية لإعادة الأشعة بالتوازي تمامًا مع محور المدخل ، بغض النظر عن التوجه الفيزيائي للشاشة.
لتلبية متطلبات الطيف الواسعة التي تمتد من الأشعة فوق البنفسجية العميقة (DUV) إلى الأشعة تحت الحمراء البعيدة (FIR) ،منشأتنا تصنع هذه المضيئات المتخصصة باستخدام اثنين من الركائز البلورية النخبة: سلينيد الزنك (ZnSe) وفلوريد الكالسيوم (CaF2).
| المعلم التقني | قدرات البنية التحتية ZnSe | قدرات البنية التحتية CaF2 |
|---|---|---|
| تصنيف المنتج | قطب قطب القطب | قطب قطب القطب |
| نطاق نقل المواد | 0.5μm - 22.0μm (مثالي لـ LWIR / CO2) | 0.13μm - 10.0μm (من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء الوسطى) |
| انقراض الاستقطاب (Tp: Ts) | ≥ 500: 1 (الحدود الجمركية تصل إلى 1000: 1) | ≥ 200: 1 (مستقر للغاية عبر DUV-MWIR) |
| دقة الانعكاس العكسي الزاوي | انحراف شعاع ≤ 2 ثانية قوس (مخصص إلى ≤ 0.5) | انحراف شعاع ≤ 3 ثواني قوس قياسية |
| مسطحة السطح (ΔW) | ≤ λ/4 @ 632.8 nm لكل وجه نشط | ≤ λ/10 @ 632.8 nm (مستوى ليزر عالية الطاقة) |
| التشطيب السطحي (MIL-Spec) | الامتثال لـ 60/40 أو 40/20 Scratch-Dig | 20/10 إلى 10/5 متوافقة مع Scratch-Dig |
| منطقة فتحة بصرية واضحة | ≥ 92% من الفتحة السادسة الزاوية الفيزيائية | ≥ 95% من أبعاد المدخل الاسمية |
| مؤشر الانكسار (n) | ≈ 2.403 @ 10.6μm | ≈ 1.399 @ 5.0μm |
| عتبة تلف الليزر (LIDT) | ≥ 5.0 كيلوواط/سم2 (موجة متواصلة من ثاني أكسيد الكربون) | ≥ 15 J/cm2 (1064 nm، 10 ns نبض) |
| المواد | BK7 أو زجاج بصري آخر، الكوارتز، الزفير، Ge، Si، ZnSe، CaF2 الخ |
| الطول | 3~100ملم |
| العرض | 3~100ملم |
| الطول | 3~100ملم |
| مساحة التسامح | ± 0.01mm |
| مساحة التسامح | ± 0.01mm |
| التسامح مع الارتفاع | ± 0.01mm |
| مساحة التسامح بين الزوايا | 3 ~ 2 |
| عدم النظام | ΔN = 0.1 ~ 0.5 |
| دقة السطح | N=1~3 |
| جودة السطح | 10/5~60/40 |
| طلاء | عند الطلب |
| مجال التطبيق | التصوير، الإضاءة، الليزر الخ |
أ:يعتمد مكعب الاستقطاب القياسي على مستوى غطاء داخلي ثابت 45 درجة. إذا تعرض المكعب للوجه أو التدحرج أو الاهتزازات البسيطة ، فإن شعاع الخروج يتحرك على الفور ،يسبب فشل في محاذاة التياربريزم مكعب الزاوية يحتوي على ثلاثة وجوه عاكسة لبعضها البعضالقناة تفصل الضوء غير المستقطب إلى حالة الاستقطاب s و حالة الاستقطاب p، مع الاستفادة من الهندسة الداخلية ذات السطح الثلاثي لإعادة الضوء مباشرة إلى مصدره.هذا يوفر نقاء عالية تقسيم شعاع التي هي محصنة تماما للاضطرابات الميكانيكية الزاوية.
أ:يعتمد الاختيار بشكل كبير على طول الموجة التشغيلية لنظامك وبيئته. إذا تركز مسارك البصري حول نطاق الأشعة تحت الحمراء الحرارية (8.0 - 14.0 ميكرو مترا) أو يستهدف ليزر ثاني أكسيد الكربون ذو الطاقة العالية،ZnSe إلزامية بسبب امتصاصها القريب من الصفر في تلك الأطوال الموجية الطويلةومع ذلك، إذا كان تطبيقك يغطي الأشعة فوق البنفسجية، المرئية، أو منتصف الأشعة تحت الحمراء النطاقات (0.13 - 7.0μm) ، CaF2 هو الخيار الأفضل.الذي يقلل من خسائر الانعكاس، يمتلك صلابة ميكانيكية أعلى، ويظهر مقاومة أعلى بكثير لتلف الليزر.
أ:لكل من ZnSe و CaF2 حساسيات بيئية محددة ؛ على سبيل المثال ، CaF2 هو هائيغروسكوبي قليلا ، مما يعني أنه يمتص الرطوبة بمرور الوقت إذا ترك دون حماية.لحماية الطبقات الداخلية لقطبية شعاع شق، يتم معالجة نظاراتنا داخل غرف نظيفة من الدرجة 100 و تم إغلاقها بشكل مغلق داخل غطاء من الألومنيومطلاء وقائي على شكل ألماس أو أوكسيديضمن مقاومة كاملة للرطوبة والصدمة الحرارية والتعرض المباشر للمواد الكيميائية في الميدان.
أ:تحدد دقة الزاوية للوجوه المتبادلة المعمودة مع بعضها البعض الحدة الشاملة للشعاع العائد.خطأ زاوية ثنائية الأطراف بسيطة يمكن أن يسبب نقطة الليزر العائدة واحدة لتقسيمها إلى ستة انعكاسات ضعيفة مستقلةأساليبنا الدقيقة لربط الألماس والاتصال البصري تسمح لنا بالتحكم بدقة الزاوية الثنائية إلى أقل من 1 ثانية قوسهذا المستوى العالي من الدقة يضمن أن قنوات s و p المستقطبة العائدة تحافظ على تركيز الملف المكاني الحاد وكثافة طاقة عالية على مسافات نقل متعددة الكيلومترات.
