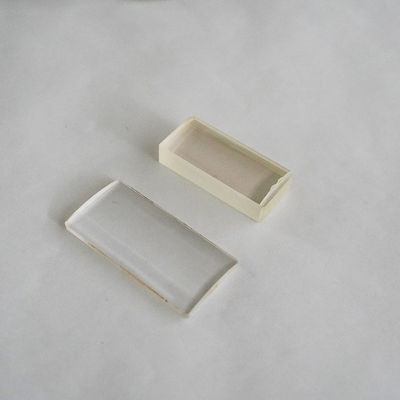

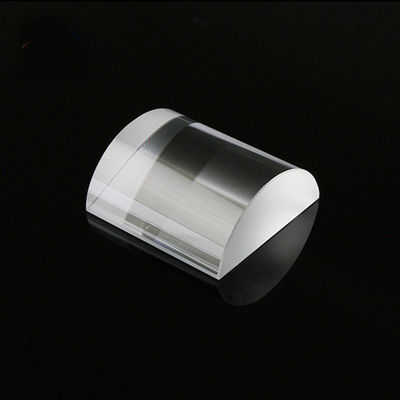

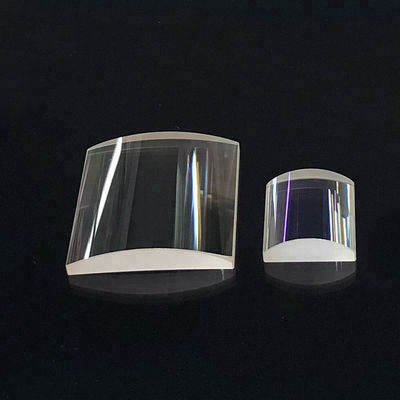

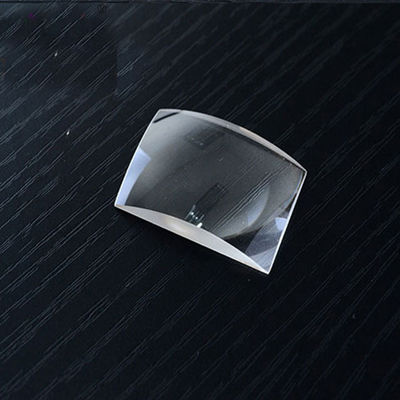

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
في مجال البصريات عالية الدقة،العدسة المنحدرة BK7 الزجاج البصريوتعتبر هذه السلسلة من المكونات الأساسية للتلاعب بالضوء المتقدم.العدسة الكونفكسية السطحية الأسطوانيةمصممة لتركيز الضوء على خط حاد ومتساوي بدلاً من نقطة واحدة، مما يجعلها بصرية أساسية لمختلف أنظمة المسح والتحديد.
من خلال استخدام قسطالزجاج البصري BK7، هذه العدسات توفر تكافل عالية ومحتوى فقاعة منخفض، مما يضمن أقصى قدر من النقل عبر الطيف المرئي.العدسة الكونفكسية السطحية الأسطوانيةيسمح بضغط الضوء في بعد واحد فقط. هذه القدرة حاسمة للأدوات البصرية التي تتطلب تشكيل شعاع,مثل مستويات الليزر، ومسحات الباركود، وأجهزة تصوير عالية الدقة.
لدعم الهندسة الدقيقة، يوضح الجدول التالي المعلمات التقنية المطبقة علىالعدسة المنحدرة BK7 الزجاج البصريوالعدسة الكونفكسية السطحية الأسطوانيةالإنتاج.
| السمة | العدسة المنحدرة BK7 الزجاج البصري | العدسة الكونفكسية السطحية الأسطوانية |
|---|---|---|
| المادة الركيزة | الزجاج من الدرجة البصرية BK7 | الزجاج البصري عالي الوضوح BK7 |
| هندسة العدسة | العدسة الكونفكسية السطحية الأسطوانية | وجه مسطح ووجهه أسطواني |
| جودة السطح | 40-20 إلى 20-10 الحفر | محسّنة للأدوات البصرية |
| نطاق الطول البؤري | 5mm إلى 1000mm | دقة العدسة الملتوية السطحية الأسطوانية |
| التركيز | < 3 دقائق قوس | أدوات بصرية عالية الدقة |
| خيارات الطلاء | AR، BBAR، أو V-Coat | تعزيز العدسة المنحدرة BK7 الزجاج البصري |
| التسامح الأبعاد | ±0.05mm إلى ±0.1mm | الدقة للأدوات البصرية |
| سطح مسطح | λ/4 @ 633nm | يحافظ على مسار العدسة الملتوية الأسطوانية |
| نطاق القطر | (ديا)0.7ملم-ديا.400ملم |
| نطاق نصف قطر المنحنى | R1.5-R∞ الخ |
| معدل التسامح للقطر | +/- 0.1، +/- 0.01، +/- 0.005 الخ |
| مساحة القطر | λ, 1/2λ, 1/4λ, 1/10λ الخ |
| تحمل السماكة | +/- 0.1، +/- 0.05، +/- 0.01 الخ |
| التركيز | +/-2'، +/-1' الخ |
| فتحة N | 5، 1 الخ |
| عدم النظام ΔN | 2، 1، 05، 0.2 الخ |
| جودة السطح | 60/40, 40/20, 20/10, 10/5 الخ |
- مسح بالليزر:استخدامالعدسة الكونفكسية السطحية الأسطوانيةفي أجهزة مسح ثلاثية الأبعاد وقراءة الشرائط لاكتساب البيانات.
- التشخيص الطبي:التنفيذالعدسة المنحدرة BK7 الزجاج البصريفي أجهزة الرؤية و الأجهزة البصرية لعلم العيون
- القياس الصناعي:تنفيذالعدسة الكونفكسية السطحية الأسطوانيةفي مستويات الليزر وأنظمة الضوء المهيكلة للبناء.
- هولوغرافيباستخدامالزجاج البصري BK7لتوسيع وتشكيل أشعة مرجعية في أدوات بصرية متطورة.
يقدم هذا القسم رؤى تقنية موثوقة في اختيارالعدسة المنحدرة BK7 الزجاج البصريوالعدسة الكونفكسية السطحية الأسطوانية.
-
