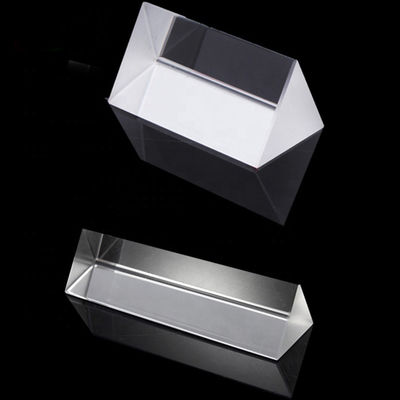

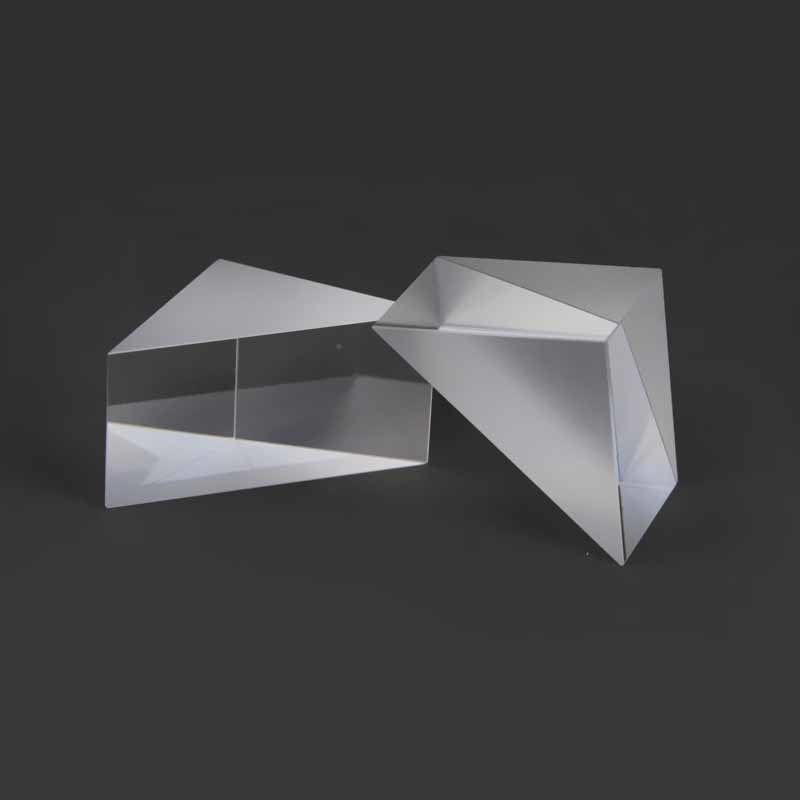

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
| السمة | المواصفات الخاصة بالعكس الخارجي الألومنيزي BK7 | الفائدة التشغيلية |
|---|---|---|
| المادة الركيزة | الزجاج من الدرجة البصرية BK7 | التجانس العالي لبرزما 90 درجة |
| نوع الانعكاس | انعكاس خارجي مصنوع من الألومنيوم | انعكاس السطح الأول للبريزمة المستطيلة |
| معدل التسامح بين الزوايا | < 3 دقائق قوس إلى < 30 ثانية قوس | قيادة عالية الدقة لبرزمة الزاوية اليمنى |
| جودة السطح | 40-20 إلى 20-10 الحفر | التشتت المنخفض في الزجاج البصري 90 درجة |
| نوع الطلاء | الألومنيوم المحمي (R > 85%) | سطح عاكس خارجي مدوم بالألومنيوم |
| الهندسة | نظارة مستطيلة / زاوية مستقيمة | تركيب مبسط للزجاج البصري |
| فتحة واضحة | > 90% من مساحة الوجه | الحقل المرئي الأقصى للنظارة الزاوية اليمنى |
| سطح مسطح | λ/4 @ 633nm | جبهة موجة نقية لجهاز العكس الخارجي المسموح به من الألومنيوم BK7 |
| المعلم | المواصفات |
|---|---|
| المواد | BK7 أو زجاج بصري آخر، الكوارتز، الزفير، Ge، Si، ZnSe، CaF2 الخ |
| الطول | 3~100ملم |
| العرض | 3~100ملم |
| الطول | 3~100ملم |
| مساحة التسامح | +/- 0.01 ملم |
| مساحة التسامح | +/- 0.01 ملم |
| التسامح مع الارتفاع | +/- 0.01 ملم |
| مساحة التسامح بين الزوايا | 3 ~ 2 |
| عدم النظام | ΔN = 0.1 ~ 0.5 |
| دقة السطح | N=1~3 |
| جودة السطح | 10/5~60/40 |
| طلاء | عند الطلب |
| مجال التطبيق | التصوير، الإضاءة، الليزر الخ |
- توجيه شعاع الليزر:استخدام بريزم الزاوية اليمنى لطي العوارض عالية الطاقة في رؤوس قطع CNC الصناعية
- أنظمة الرؤية التكتيكية:تنفيذ العكس الخارجي المسبوب بالألومنيوم BK7 في وجهات النظر البيريسكوبية للمركبات
- معايرة الطيفية:الاستفادة من الزجاج البصري 90 درجة المنظر المستطيل للمرور الضوئي الدقيق في أدوات المختبر
- معدات المسح:دمج مرآة الانعكاس الخارجي المسبوقة في مجموع المحطات ومستويات الليزر للحصول على دقة بعيدة المدى
-
شكل المنشور الزجاجي للزاوية اليمنى البصري قابل للتخصيص للإضاءة
Optical Right Angle Glass Prism Shape Customizable For Lighting The technical superiority of the Optical Right Angle Glass Prism lies in its geometric accuracy and surface finish. For Lighting applications, the Shape Customizable features allow for the integration of unique mounting notches or beveled edges that enhance the "sparkle" effect under LED sources. Because we use premium Optical Right Angle Glass, these prisms maintain their crystal-clear transparency over decades
-
طراز الطيران العقبة الضوء البصري الزجاج الكريستالي البريزمة البصرية
Custom Aviation Obstacle Light Optic Crystal Glass Optical Prism In the critical field of airspace safety, the Custom Aviation Obstacle Light Optic serves as a vital component for marking high-rise structures and ensuring pilot visibility. This Crystal Glass Optical Prism is engineered to meet the stringent luminous intensity standards required for medium and high-intensity warning systems. By utilizing high-purity borosilicate or soda-lime substrates, each Custom Aviation
-
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope The functionality of the Custom 3-100 mm Optical BK7 Glass prism extends beyond simple light bending. When used as a Right Angle Prism For Periscope, the hypotenuse serves as a high-efficiency reflector that can be either uncoated for TIR or treated with protected aluminum or silver to enhance performance at specific angles. Because we offer a Custom 3-100 mm Optical range, designers can implement these prisms
