عدسة كروية بصرية 1 مللي متر
عدسة الكرة الضوئية 1 مم
,عدسة الكرة الضوئية 2 مم
,60/40 كرة العدسة الكريستالية 2.5 مم

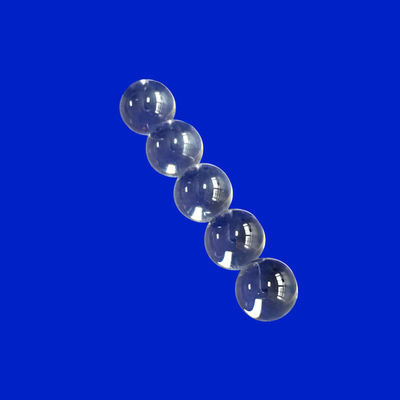

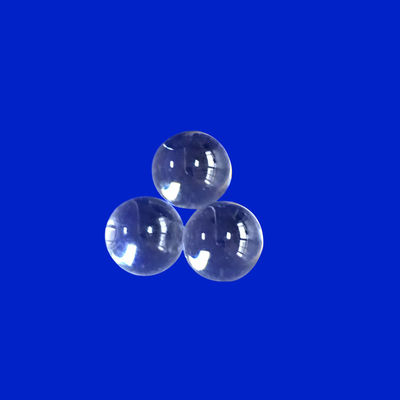

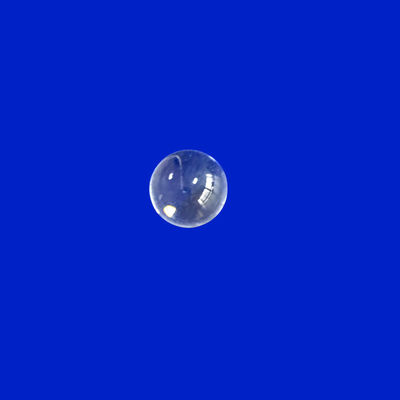

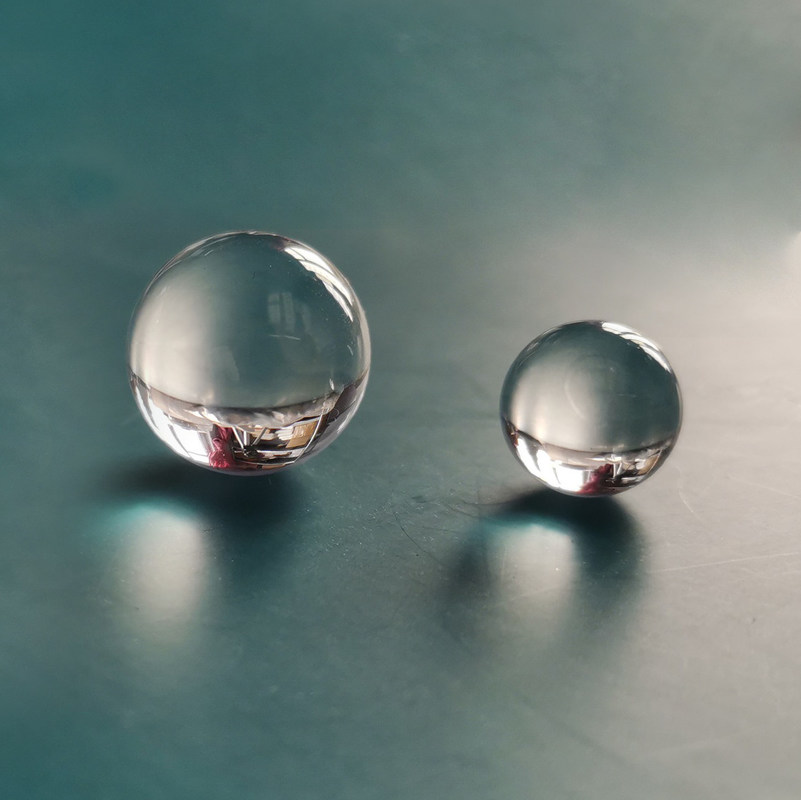

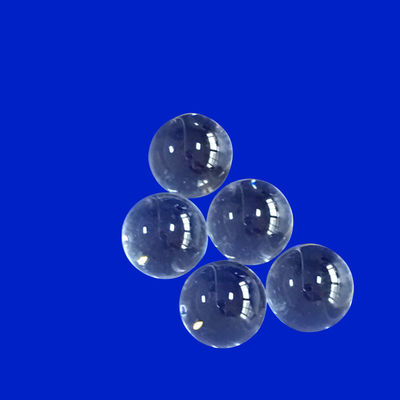

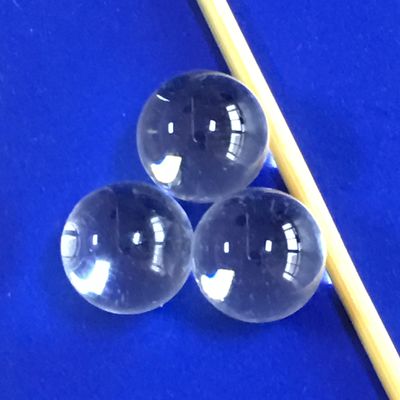

العدسة كروية بصرية 1 ملمعبارة عن مكون بصري دقيق دقيق مصمم لتجميع الضوء والاقتران والتركيز بكفاءة في الأنظمة الضوئية المدمجة. يتم تصنيعها من مواد بصرية عالية الجودة مثل زجاج BK7 أو الياقوت أو السيليكا المنصهرة اعتمادًا على متطلبات التطبيق.عدسة كروية بصرية 1 ملميوفر تناسقًا كرويًا ممتازًا وخصائص انكسارية موحدة للغاية. وهذا يتيح التحكم الدقيق في انتشار الضوء على نطاق مجهري، مما يجعله مناسبًا بشكل خاص لاتصالات الألياف الضوئية، واقتران الصمام الثنائي بالليزر، والتجمعات البصرية المصغرة.
نظرًا لقطرها الصغير جدًا، فإنعدسة كروية بصرية 1 ملميستخدم على نطاق واسع في التطبيقات التي تكون فيها قيود المساحة والكفاءة البصرية أمرًا بالغ الأهمية. تعمل هندستها الكروية على تقليل الانحرافات البصرية عند محاذاة بشكل صحيح، مما يسمح بالاقتران الفعال بين الألياف الضوئية أو بين مصادر الألياف والليزر. في الأنظمة البصرية الهندسية،عدسة كروية بصرية 1 ملميتم تقديره لبساطته وكفاءة الإرسال العالية والتوافق مع نطاق واسع من الأطوال الموجية من المرئية إلى الأشعة تحت الحمراء القريبة.
تُستخدم العدسات الكروية بشكل شائع في الموازاة والتركيز بالليزر، والاقتران من الليزر إلى الألياف، والاقتران من الألياف إلى الألياف، والاقتران من الألياف إلى الكاشف. تعتبر المجالات الأكبر حجمًا أسهل في التعامل معها وتخفيف حساسية المحاذاة الترجمية. ومع ذلك، تتمتع المجالات الأصغر بميزة التركيب في عبوات أصغر. العدسات الكروية عبارة عن مجالات مصقولة للغاية مصنوعة من مواد متجانسة وشفافة بصريًا. تنتج عملية التصنيع التي يتم التحكم فيها بعناية مجالات ذات أقطار دقيقة وسطح غير مسبوق. نحن نوفر عدسات كروية بصرية، وتعد العدسات نصف الكروية (نصف كروية) مثالية لتطبيقات مثل اتصالات الألياف، والتنظير الداخلي، والنسخ المجهري، وأجهزة الالتقاط البصري، وأنظمة القياس بالليزر.
| نطاق القطر | ضياء 0.7 مم - ضياء 400 مم |
| نطاق نصف قطر المنحنى | R1.5-R∞ إلخ. |
| التسامح من القطر | +/- 0.1، +/- 0.01، +/- 0.005 إلخ. |
| دقة السطح | lect، 1/2 lect، 1/ 4 lect، 1/ 10 lect إلخ. |
| التسامح من سمك | +/- 0.1، +/- 0.05، +/- 0.01 إلخ. |
| المركز | +/-2'،+/-1' الخ |
| الفتحة ن | 5,1 الخ. |
| عدم انتظام ΔN | 2,1,0.5,0.2 إلخ. |
| جودة السطح | 60/40.40/20,20/10,10/5 إلخ |
- تصميم بصري مدمج للغاية:تتيح العدسة الكروية الضوئية مقاس 1 مم التكامل في الأنظمة البصرية المصغرة للغاية.
- كفاءة اقتران عالية:تعمل الهندسة الكروية المُحسّنة على تحسين أداء اقتران الألياف إلى الألياف ومن الألياف إلى الليزر.
- انحراف بصري منخفض:عند المحاذاة بشكل صحيح، تقلل العدسة الكروية الضوئية مقاس 1 مم من تأثيرات التشوه الكروي.
- توافق واسع للمواد:متوفر في BK7 والياقوت والسيليكا المنصهرة لبيئات بصرية مختلفة.
- دعم الطول الموجي الواسع:مناسب للنطاقات البصرية المرئية والقريبة من الأشعة تحت الحمراء والممتدة اعتمادًا على الركيزة.
- أداء بصري مستقر:تحافظ العدسة الكروية الضوئية مقاس 1 مم على سلوك انكسار ثابت في ظل ظروف بيئية مختلفة.
- أنظمة اتصالات الألياف الضوئية:يستخدم لاقتران الإشارة بكفاءة وتحسين الإرسال.
- وحدات ليزر ديود:يعزز تشكيل الشعاع وكفاءة حقن الضوء.
- الأجهزة البصرية الطبية:يتم تطبيقه في المجسات البصرية المصغرة بالمنظار والتشخيص.
- أنظمة الاستشعار البصري:يستخدم في أجهزة الاستشعار الدقيقة التي تتطلب عناصر تركيز بصرية مدمجة.
- أنظمة التصوير الدقيقة:يدعم التجميعات البصرية المصغرة عالية الدقة.
- الضوئيات الصناعية:مدمج في أنظمة القياس المدمجة المعتمدة على الليزر.
شركة Shanghai Advance Optical-Electronics Technology Co., Ltd. هي مؤسسة إنتاج قائمة على التكنولوجيا، تم تأسيسها رسميًا في سبتمبر 2009، ويقع موقع المصنع في منطقة Qingpu الصناعية في شنغهاي، على بعد نصف ساعة فقط بالسيارة من مطار Shanghai Hongqiao الدولي. تجمع الشركة العديد من الفنيين المتميزين في الصناعة البصرية، وتتمتع بقدرات دعم شاملة مثل التصميم الميكانيكي والكهربائي البصري، وخدمات المعالجة والمبيعات، وتوفر لكل عميل بكل إخلاص منتجات وخدمات عالية الجودة ومريحة. نطاق العمل: تطوير الوحدات الميكانيكية والكهربائية البصرية، ومعالجة العناصر البصرية الدقيقة، وتصميم ومعالجة عدسات الكاميرا، والتصميم البصري وحلول تحسين المسار البصري، والاستشارات الفنية وخدمة ما بعد البيع. مجالات التطبيق: رؤية الآلة، الذكاء الاصطناعي، الطب الحيوي، المدينة الذكية، المراقبة المتطورة، أدوات الاختبار، المعدات، النقش بالليزر، الإضاءة الخاصة، مؤسسات البحث العلمي، إلخ.
مزايا الشركة:
- التمتع بقدرات شاملة على التصميم والإنتاج والمبيعات، وتزويد العملاء بخدمات شراء مريحة وشاملة؛
- لديها عشرات الآلاف من القوالب والعينات البصرية، والتي يمكن أن توفر للعملاء خدمات تدقيق سريعة بتكلفة منخفضة؛
- أن تكون قادرًا على المشاركة في بحث وتطوير المنتج الجديد للعميل مبكرًا، وتقديم خطط واقتراحات مجدية، وجعل المشروع أقل انعطافات؛
Q1: ما هي الوظيفة الأساسية للعدسة الكروية الضوئية مقاس 1 مم؟
ج: تم تصميم العدسة الكروية الضوئية مقاس 1 مم للتركيز وربط الضوء بكفاءة بين الألياف الضوئية أو بين الألياف ومصدر الضوء، مما يضمن الحد الأدنى من الخسارة وكفاءة نقل عالية.
Q2: لماذا يتم استخدام العدسة الكروية الضوئية مقاس 1 مم بشكل شائع في الألياف الضوئية؟
ج: نظرًا لتماثلها الكروي وقطرها الصغير، توفر العدسة الكروية الضوئية مقاس 1 مم مطابقة ممتازة للوضع بين الألياف الضوئية، مما يحسن كفاءة الاقتران في أنظمة الاتصالات.
Q3: ما هي المواد المتوفرة للعدسة الكروية الضوئية مقاس 1 مم؟
ج: يتم تصنيع العدسات الكروية الضوئية مقاس 1 مم عادةً من زجاج BK7 أو الياقوت أو السيليكا المنصهرة، حيث يقدم كل منها خصائص أداء بصرية وحرارية مختلفة.
س 4: هل يمكن استخدام العدسة الكروية الضوئية مقاس 1 مم في تطبيقات الليزر؟
ج: نعم، يتم استخدام العدسة الكروية الضوئية مقاس 1 مم على نطاق واسع في أنظمة اقتران الصمام الثنائي بالليزر وأنظمة تشكيل الشعاع نظرًا لدقتها العالية وفقدانها البصري المنخفض.
س 5: هل تتطلب العدسة الكروية الضوئية مقاس 1 مم طلاءًا؟
ج: يمكن تطبيق الطلاءات المضادة للانعكاس على العدسة الكروية الضوئية مقاس 1 مم لتعزيز كفاءة النقل وتقليل خسائر انعكاس السطح في نطاقات طول موجية محددة.
-
